Tandwielen draadvonken

Prijsvergelijking: tandwielen - spline-vertandingen frezen of draadvonken

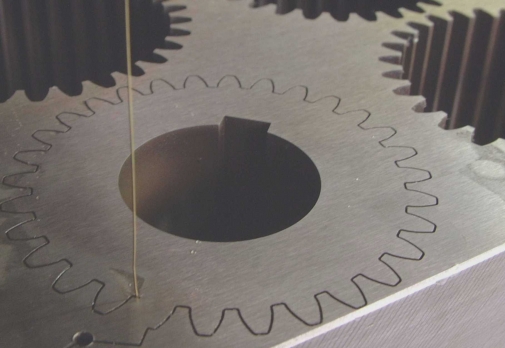

Tandwielen draadvonken we - in plaats van ze te frezen. Bij frezen is een dure moduulfrees nodig (met soms weken levertijd), terwijl je bij draadvonken de exacte contour tekent in CAD om daarna meteen te produceren. Op deze wijze brengen we ook spline-vertandingen aan. Door tandwielen te draadvonken wordt de levertijd korter en bij het tandwiel op de foto liggen de kosten 40% lager dankzij draadvonken.

Werkwijze - DXF van tandwielen en splines

We gaan als volgt te werk: onbekende, niet-genormeerde en niet-standaard spline-vertandingen kunnen wij aanbrengen, inwendig en uitwendig. Zo maken we spline-assen, spline-bussen en andere vertande producten.

Om onbekende spline-vertandingen te maken, ga ik als volgt te werk:
- Product 3D meten op de 5-assige CNC meetmachine
- 3D-meting omzetten naar een tekening: reverse engineering
- In bestaande normen (op papier en digitaal) zoeken naar vergelijkbare spline
- Parameters kiezen: module, drukhoek, profielverschuivingsfactor (aantal tanden)
- Tandprofiel tekenen in CAD
- DXF-file genereren van de getekende spline-vertanding
- CNC-programma maken met CAD/CAM - bv. VISI PEPS Wire
- Vertanding aanbrengen met vonkverspanen: draadvonken en/of zinkvonken

Het resultaat: een spline-vertanding van hoge kwaliteit - vergelijkbaar met slijpkwaliteit. Ook in gehard staal. In bepaalde gevallen goedkoper dan met afwikkelfrezen, steken of brootsen.

Lees meer over tandwielen en splines aanbrengen.
